Name: Teledyne LeCroy T3DSO2104HD digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit digitalni osciloskop (dso) 1 k
Brand: Teledyne LeCroy
SKU: 3028000
Availability: BackOrder

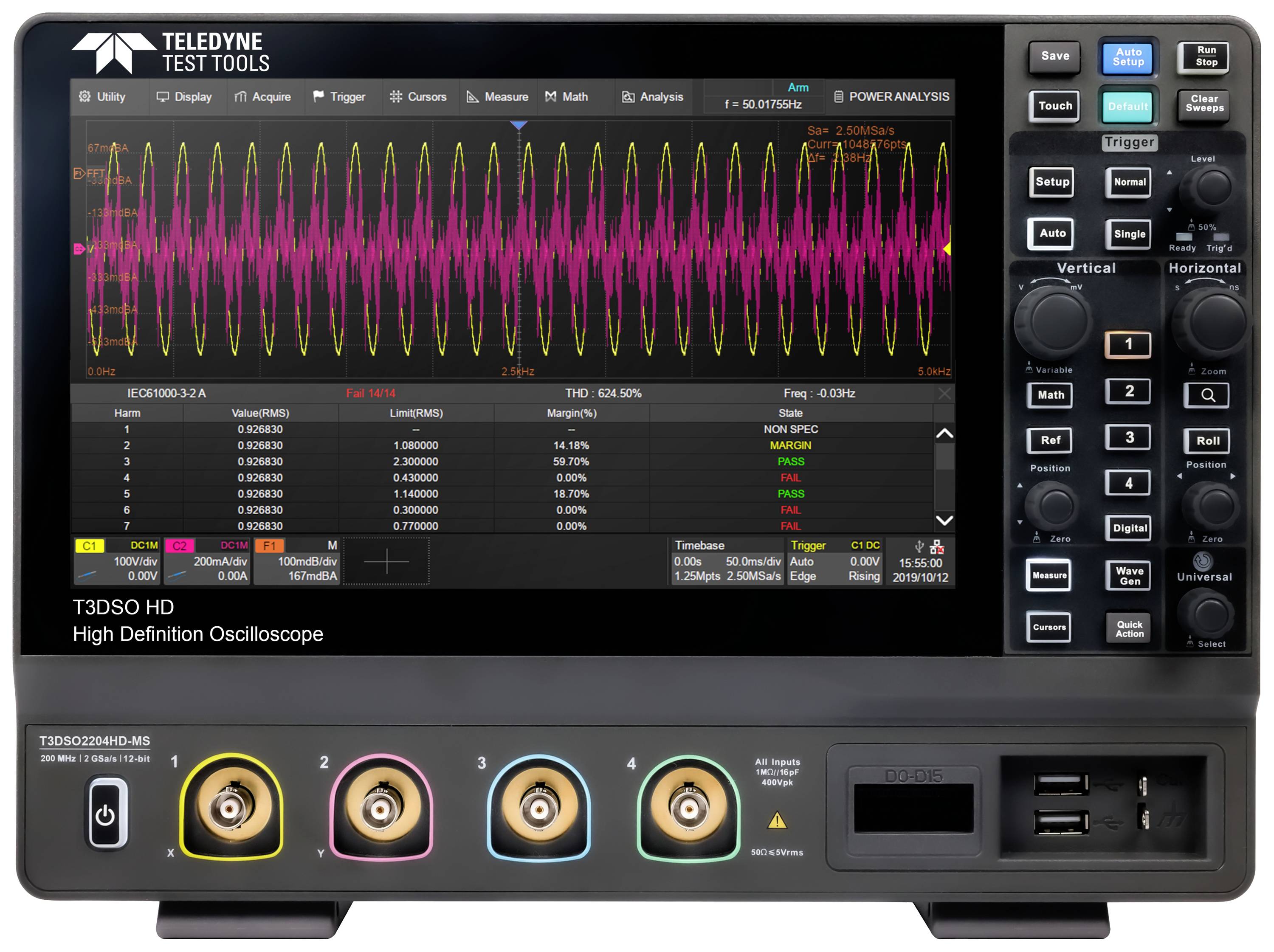

Osciloskop prikazuje valovito krivuljo na zaslonu. Spodaj so vidni tehnični merilni podatki, kot sta frekvenca in amplituda.

Zadnja stran osciloskopa z prezračevalnimi odprtinami, več priključki in nalepko z informacijami o napravi ter certifikati.

1/2

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (4505,00 € / Kos)

4505,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Teledyne LeCroy T3DSO2104HD digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

100 MHz
Število analognih vhodov maks. 4

Tehnične specifikacije

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 100 MHz

Stopnja vzorčenje na kanal: 1 GSa/s

Prikaz: TFT LCD 1024 x 600 slikovnih pik

Izvedba: 12 Bit

Velikost zaslona: 25.65 cm

Značilnosti osciloskopa: digitalni osciloskop (dso)

Časovna baza: 1 ns/div – 1000 s/div

Število analognih vhodov maks.: 4

: delovni standardi (s certifikatom)

Navpični odklon: 2 mV/div do 100 V/div

Vhodna impedanca: 1 MΩ

Vhodni sklop: DC, AC, GND

Vhodna napetost: 230 V

Oskrba z napetostjo: 100-240VAC 50/60/400Hz

Mere: (D x Š x V) 317.20 x 149 x 236 mm

Teža: 4.1 kg

Zaslon: TFT LCD 1024x600 piksel

Širina: 149 mm

Višina: 236 mm

Dolžina: 317.20 mm

Vmesnik: USB naprava
USB-host
LAN

Globina pomnilnika/kanal: 12 Mpts

Vrsta: T3DSO2104HD

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3028000 Teledyne LeCroy T3DSO2104HD digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit digitalni osciloskop (dso) 1 k

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3028000 Teledyne LeCroy T3DSO2104HD digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit digitalni osciloskop (dso) 1 k

Opis

Sodoben, cenovno ugoden 12-bitni osciloskop, ki je na voljo v pasovnih širinah 100 MHz, 200 MHz in 350 MHz s po 4 kanali. Vsak osciloskop ima standardno vso programsko opremo za sprožitev/dekoder in analizo. Vsi osciloskopi serije T3DSO2000HD družbe Teledyne LeCroy so 12-bitni osciloskopi visoke ločljivosti. Serijski osciloskopi so konfigurirani kot DSO in MSO, da olajšajo nakup. To strankam zagotavlja celovito orodje za analizo za njihove zahteve glede načrtovanja in preverjanja.

Besedilo je strojno prevedeno.

Izvedba

Modeli s pasovno širino 100MHz, 200MHz in 350MHz, 12-bitni ADC, so standardno opremljeni z vso programsko opremo za proženje/dekodiranje in analizo
Največja hitrost vzorčenja 1 GSa/s
Hitrost zajema valov do 100.000 wfm/s
Navpično območje od 2 mV/div do 100 V/div
Zajemni pomnilnik do 12 Mpts
Način zajema zaporedja (do 80.000 segmentov)
Funkcija za snemanje zgodovinskih valovnih oblik (zgodovina) z do 80.000 slikami
38 samodejnih merilnih parametrov
Podpira 256 gradacij stopnje intenzivnosti in načinov prikaza barvne temperature
Pametni sprožilec: Edge, Slope, Pulse Width, Window, Run, Interval, Timeout (Dropout), Pattern
Proženje in dekodiranje serijskega vodila (standardno) za protokole IIC, SPI, UART, CAN in LIN
Video sprožilec/HDTV

Obseg dostave

FG
4x pasivne sonde
USB-kabel
Električni kabel
Brezžična miška
Vodnik za hiter začetek
Certifikat o kalibraciji

Opis

Izvedba

Modeli s pasovno širino 100MHz, 200MHz in 350MHz, 12-bitni ADC, so standardno opremljeni z vso programsko opremo za proženje/dekodiranje in analizo
Največja hitrost vzorčenja 1 GSa/s
Hitrost zajema valov do 100.000 wfm/s
Navpično območje od 2 mV/div do 100 V/div
Zajemni pomnilnik do 12 Mpts
Način zajema zaporedja (do 80.000 segmentov)
Funkcija za snemanje zgodovinskih valovnih oblik (zgodovina) z do 80.000 slikami
38 samodejnih merilnih parametrov
Podpira 256 gradacij stopnje intenzivnosti in načinov prikaza barvne temperature
Pametni sprožilec: Edge, Slope, Pulse Width, Window, Run, Interval, Timeout (Dropout), Pattern
Proženje in dekodiranje serijskega vodila (standardno) za protokole IIC, SPI, UART, CAN in LIN
Video sprožilec/HDTV
