Name: VOLTCRAFT DSO-5072H ročni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkci
Brand: VOLTCRAFT
SKU: 2267610
Availability: InStock

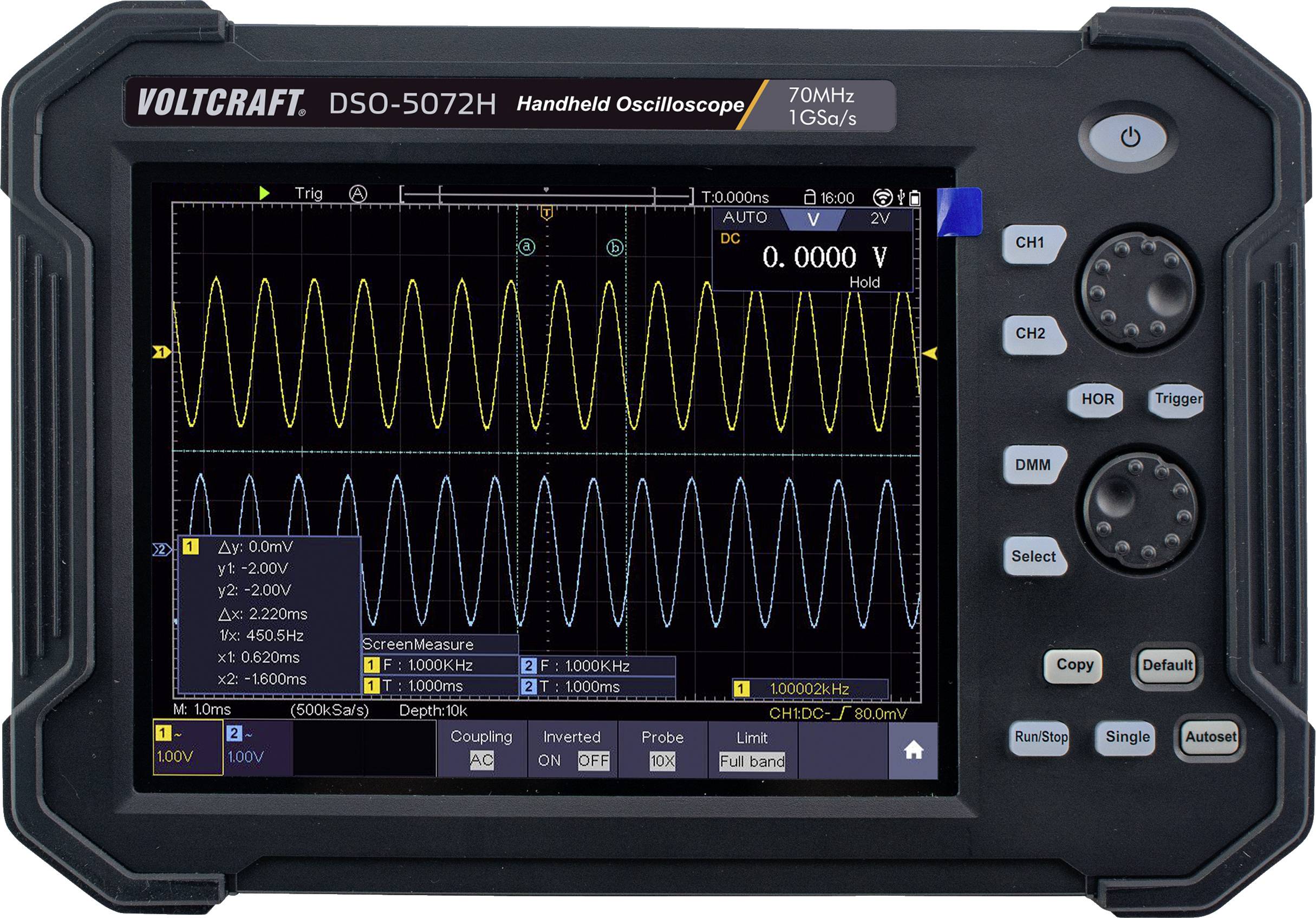

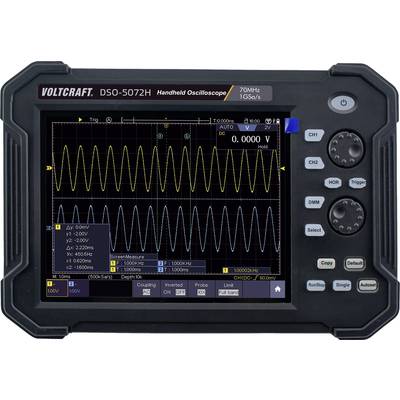

Ročni osciloskop z barvnim zaslonom prikazuje valovite merilne podatke. Gumbi in priključki so nameščeni na desni strani.

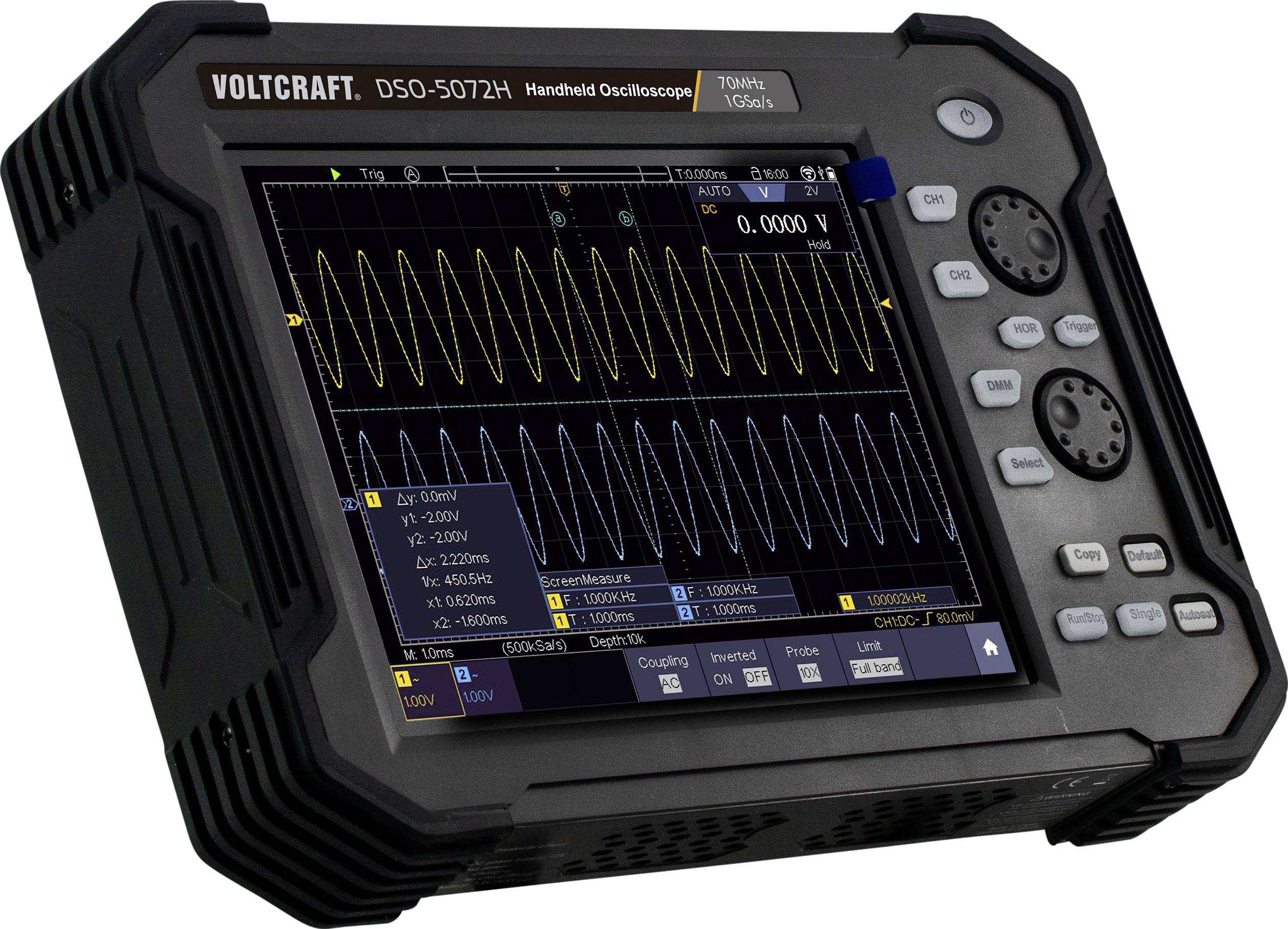

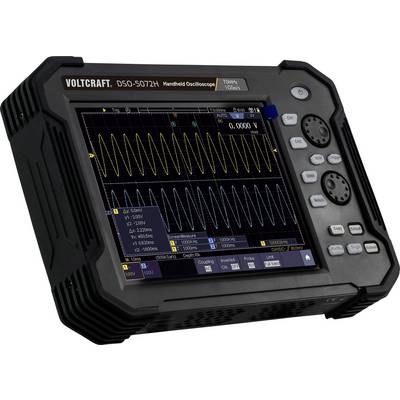

Prenosni osciloskop Voltcraft DSO-5072H s barvnim zaslonom prikazuje dve sinusni valovanji. Upravljalne tipke so na strani. Elektronska merilna naprava.

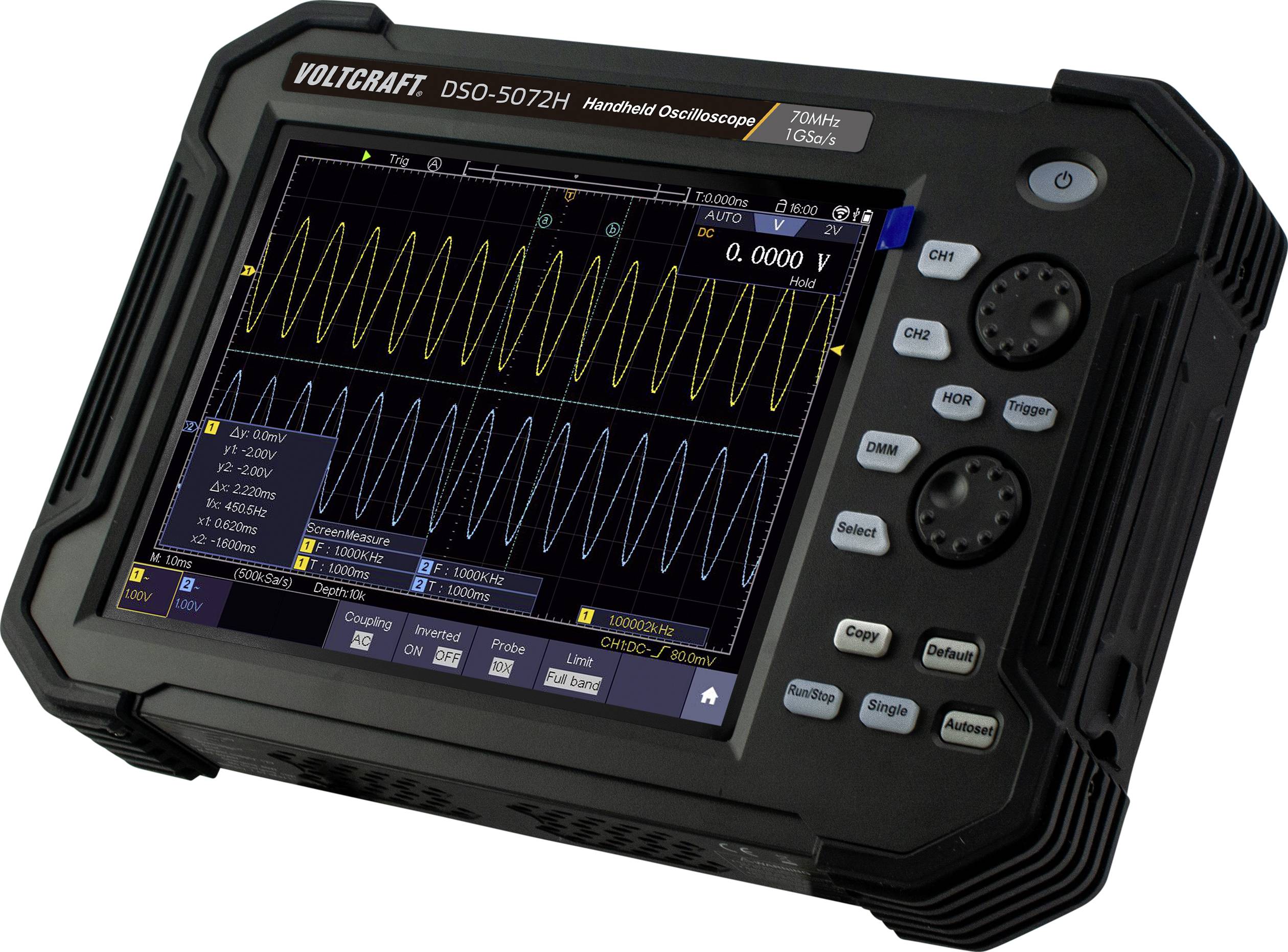

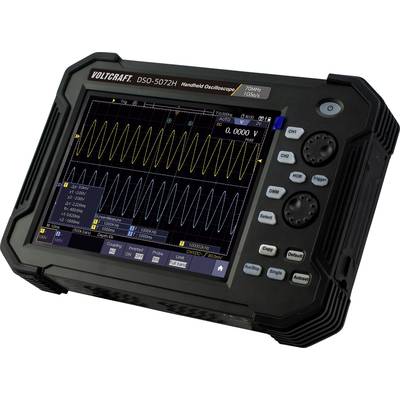

Prenosni osciloskop z valovnim diagramom na zaslonu prikazuje električne signale. Upravljalne tipke so nameščene ob strani.

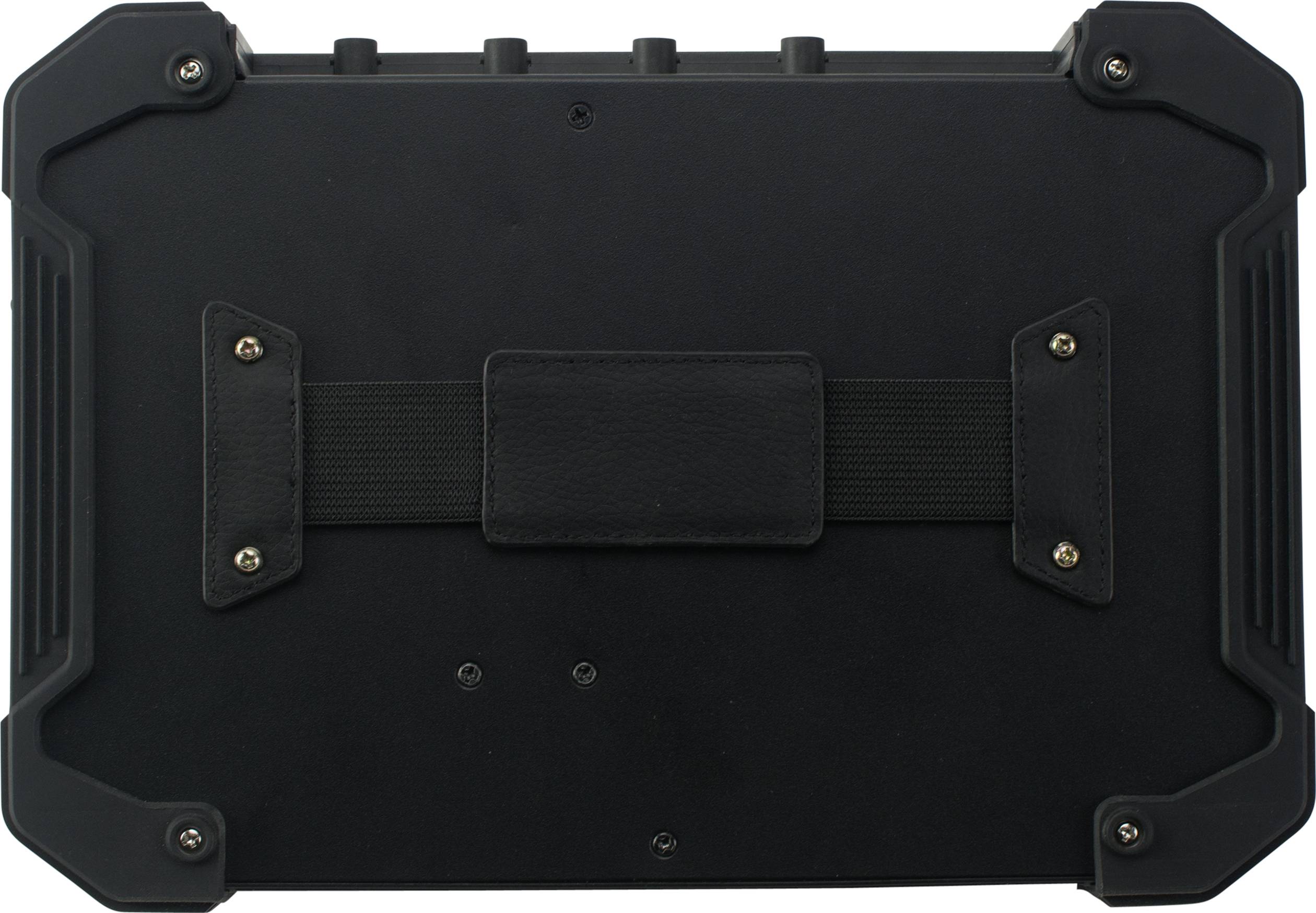

Robusten pravokoten črn naprava s ojačanimi vogali in srednjim pasom za prijemanje na zadnji strani.

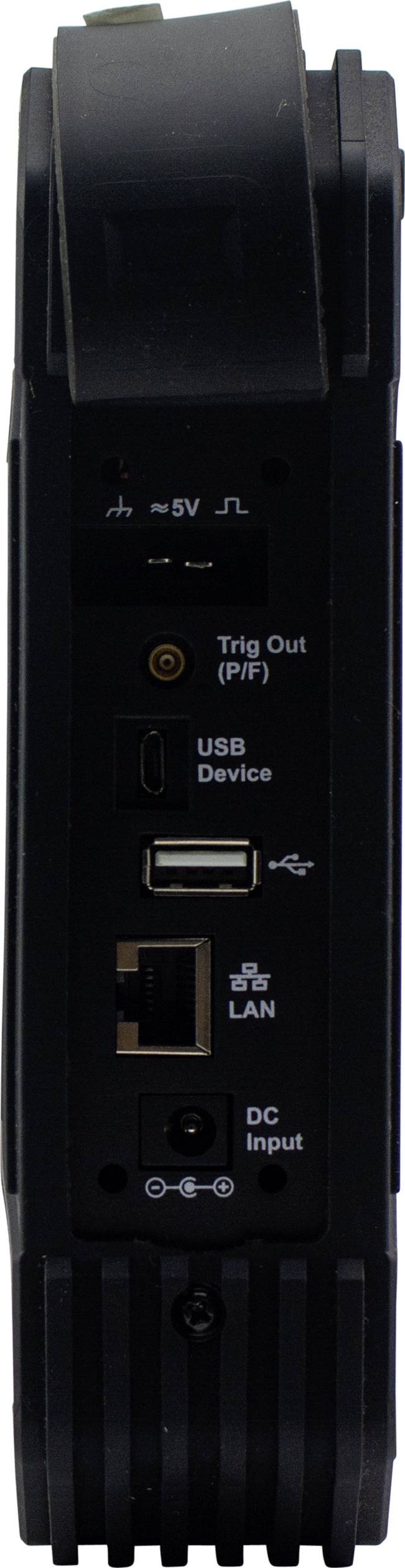

Črna elektronska naprava z USB- in LAN-priključkoma, enosmernim vhodom in prožilnim izhodom. Vertikalen pogled priključkov na eni strani.

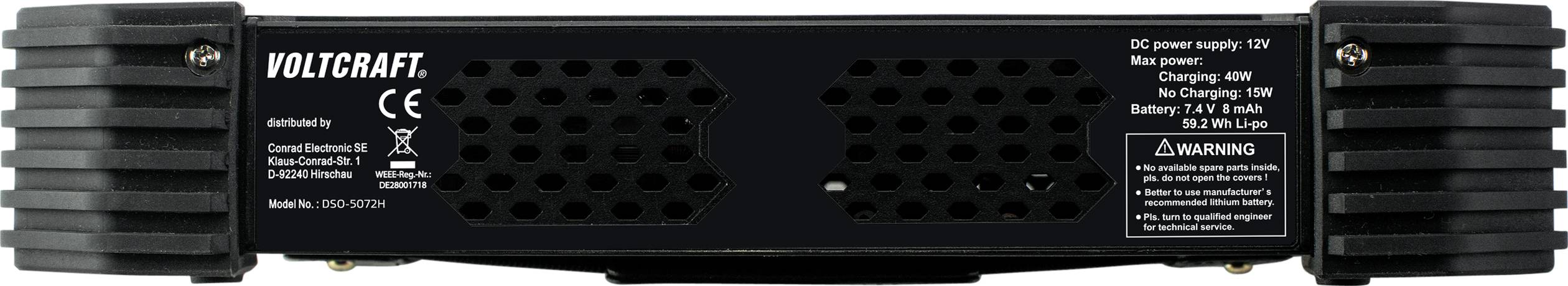

Voltcraft naprava, sprednja stran z prezračevalnimi rešetkami. Gre za polnilnik z navedenimi podatki o napetosti in moči.

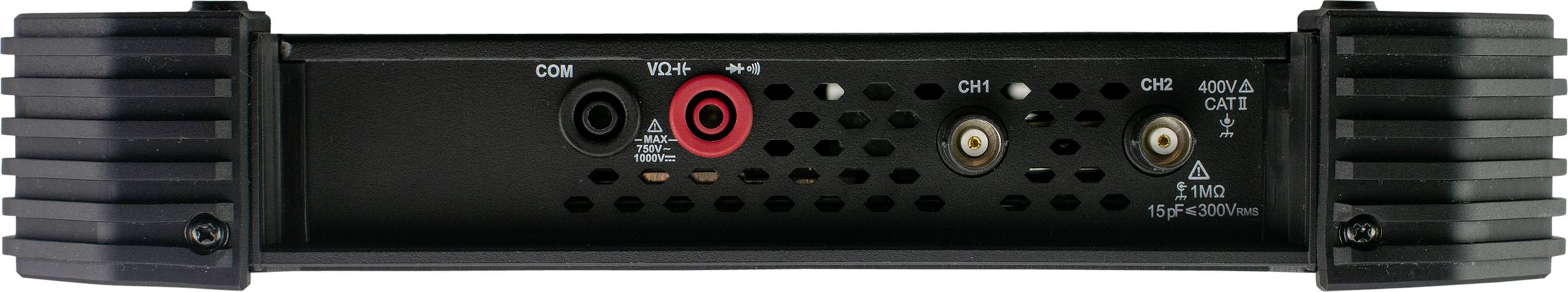

Črn avdio ojačevalnik z več vhodnimi in izhodnimi priključki, vključno z COM, VCH+ in C1+.

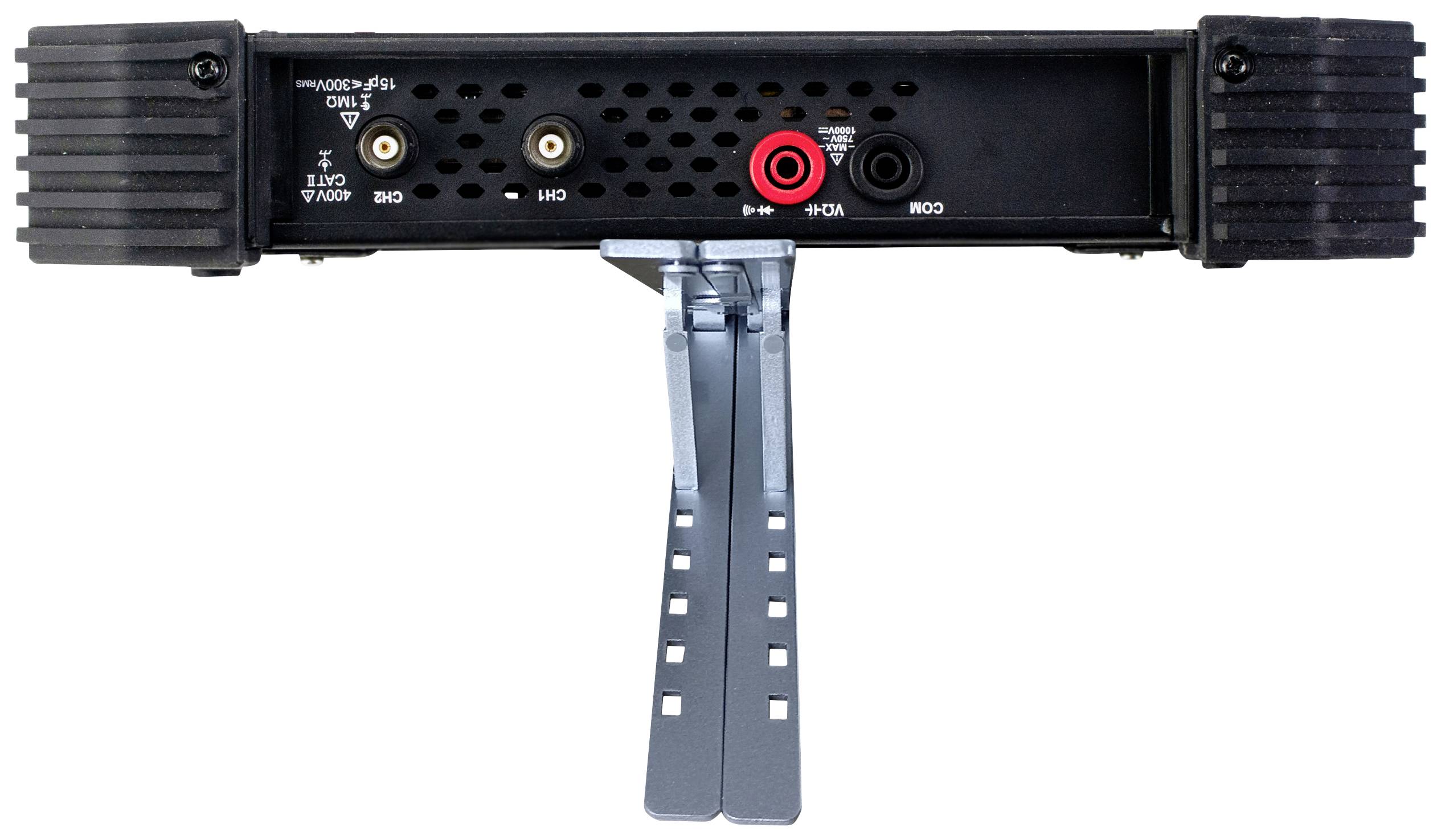

'Pogled od zadaj na elektronsko napravo z različnimi priključki, vključno s CH1, CH2 in napajanjem, na kovinskem stojalu.'

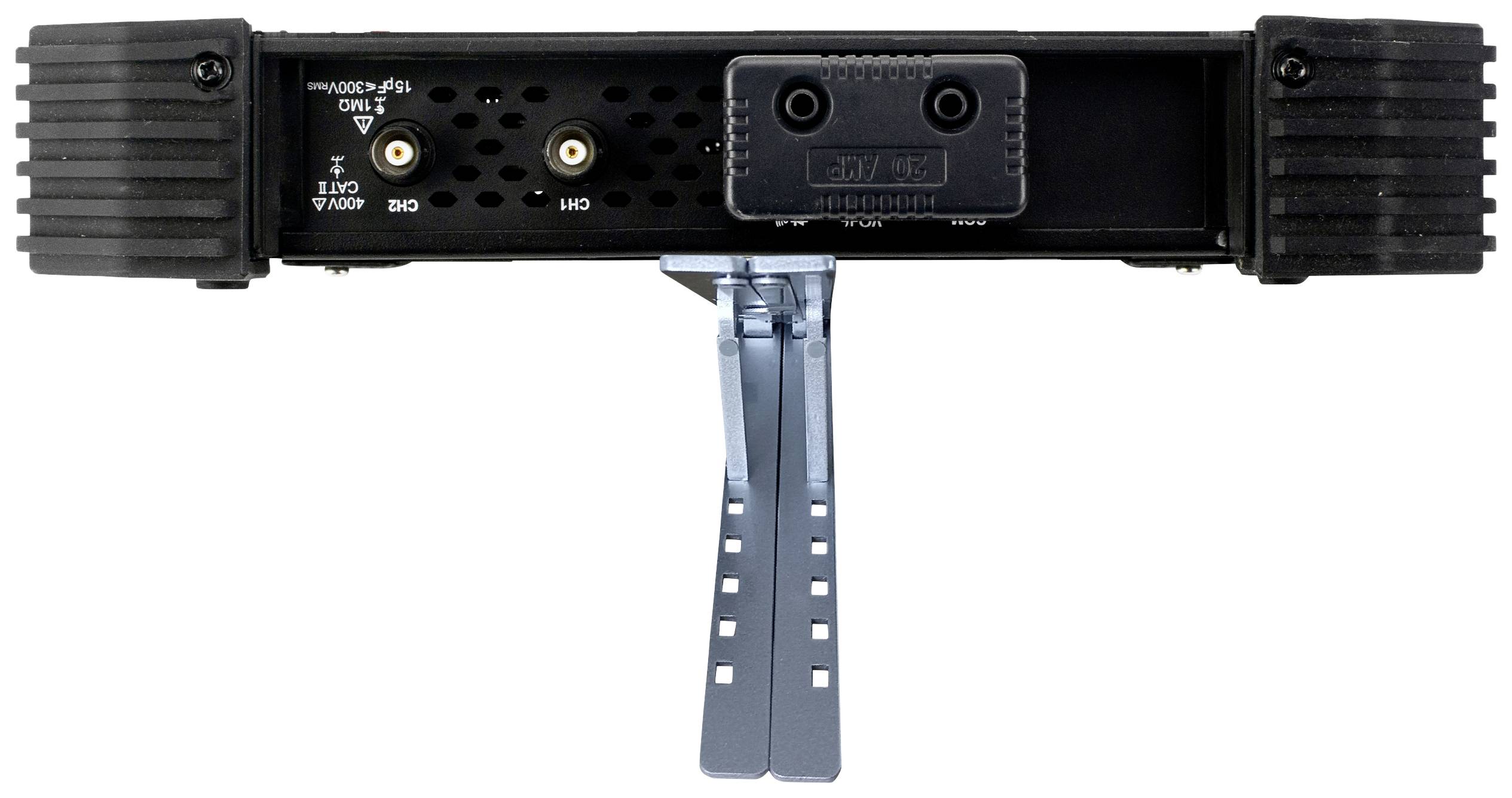

Pogled elektronske naprave od zadaj z različnimi priključki in srebrnim stojalom na sredini.

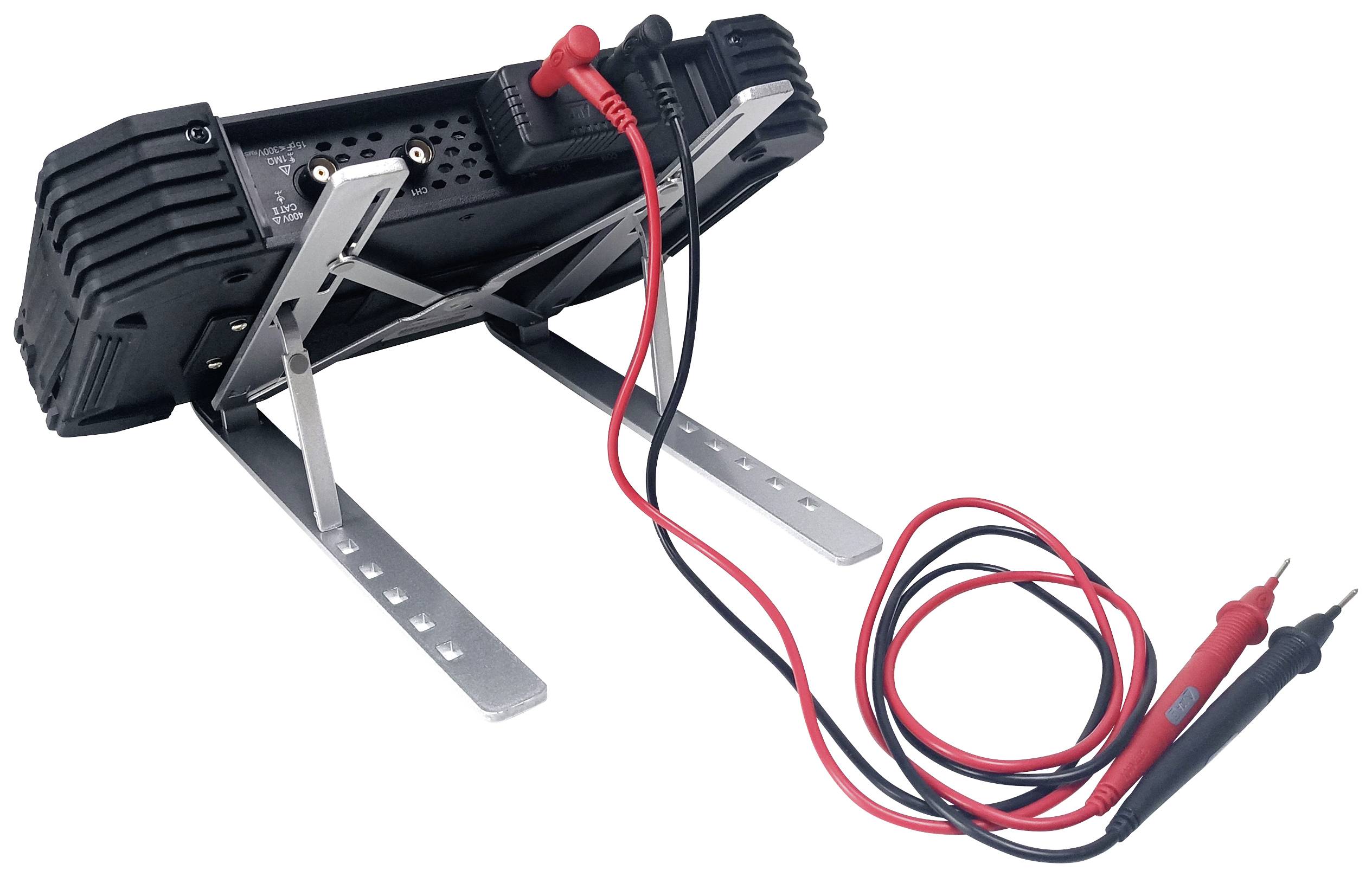

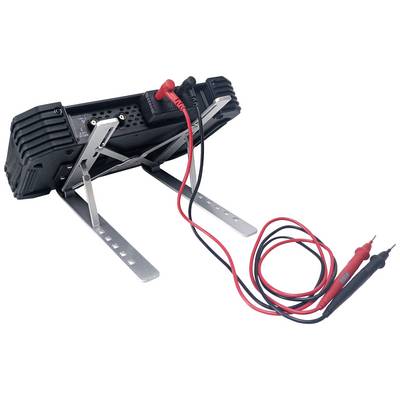

Multimeter v kovinskem stojalu z rdečimi in črnimi merilnimi kabli, ki štrlijo.

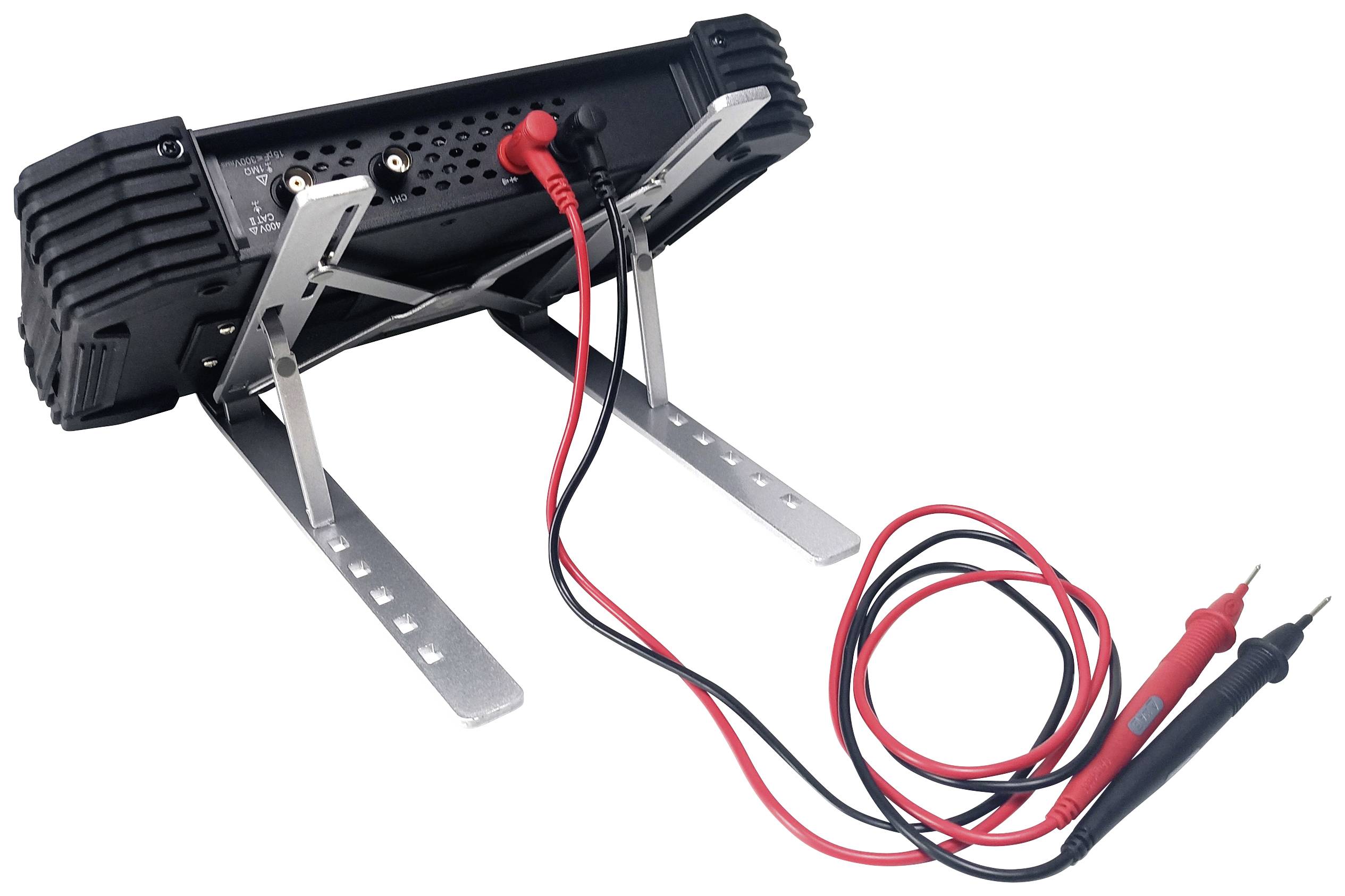

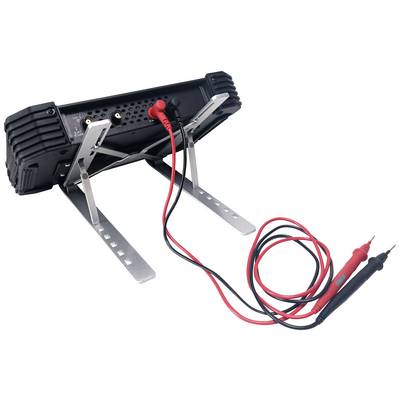

Multimeter z kovinskim stojalom v poševnem položaju, priključeni rdeči in črni merilni elektrodni; naprava za električne meritve.

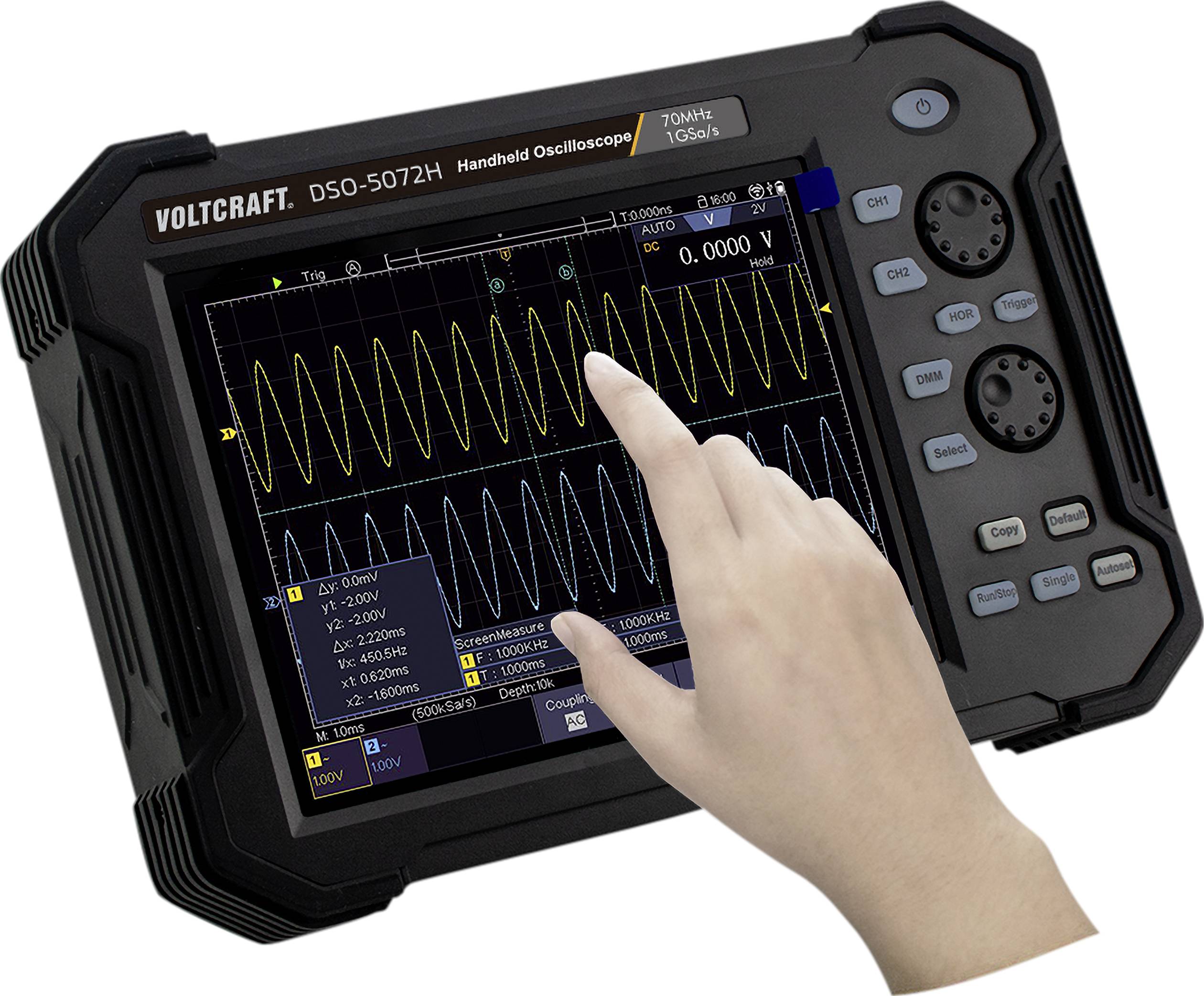

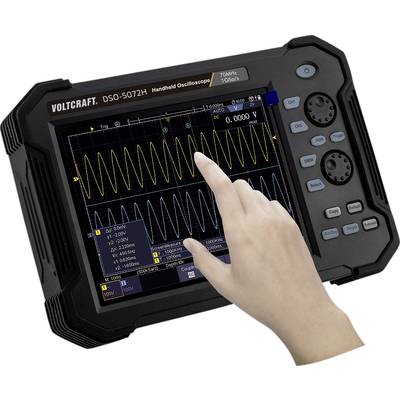

Ročni osciloskop VOLTCRAFT DSO-5072H prikazuje valovito obliko signala na zaslonu. Roka se dotika zaslona za upravljanje.

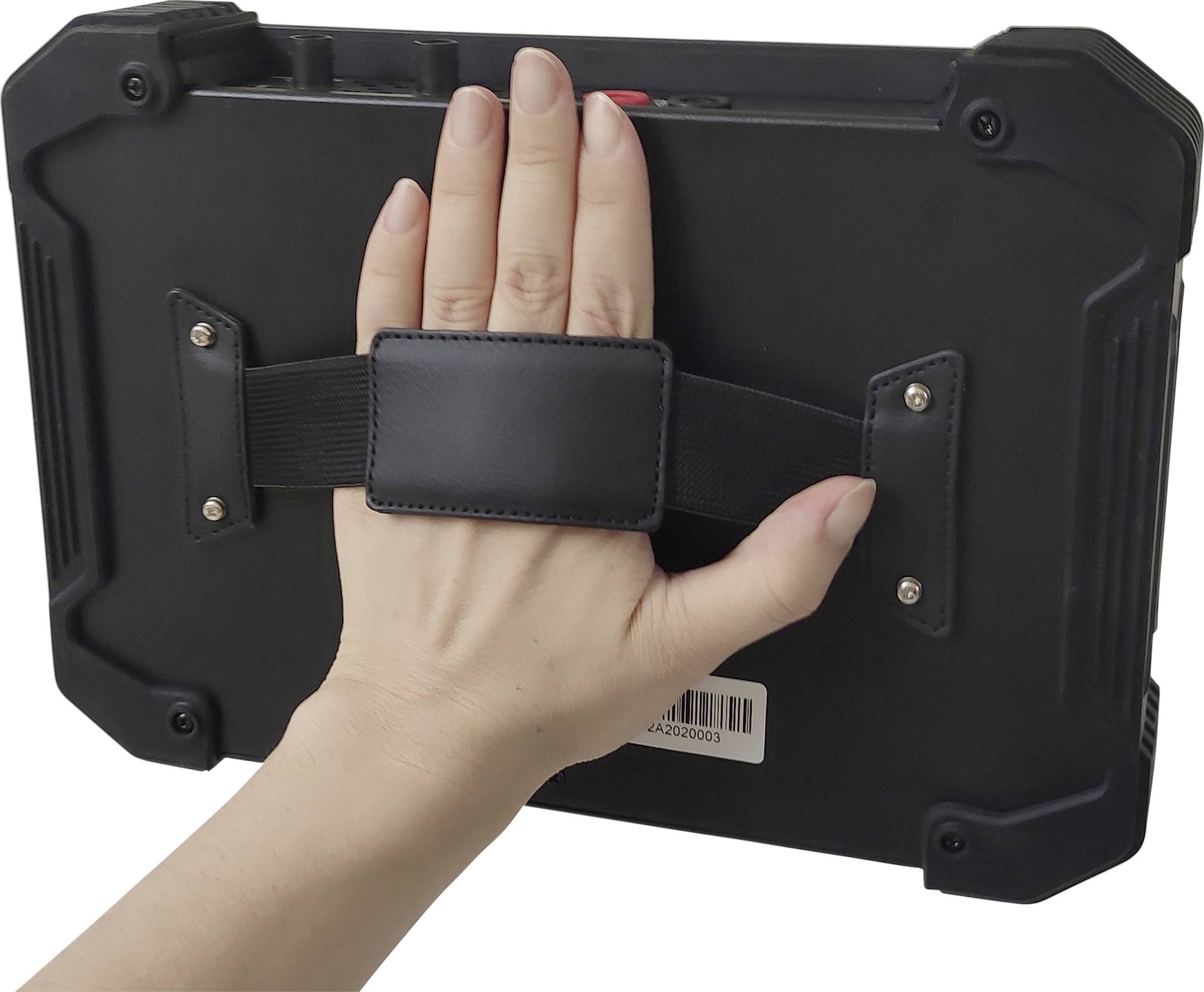

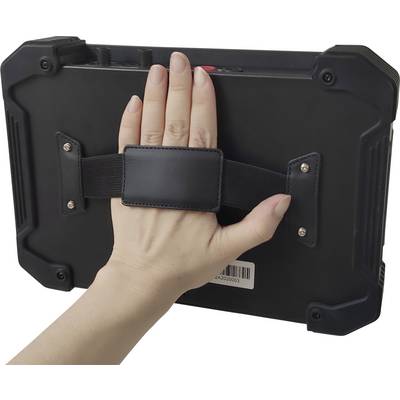

Roka drži robusten tablični računalnik z črno držalo na zadnji strani.

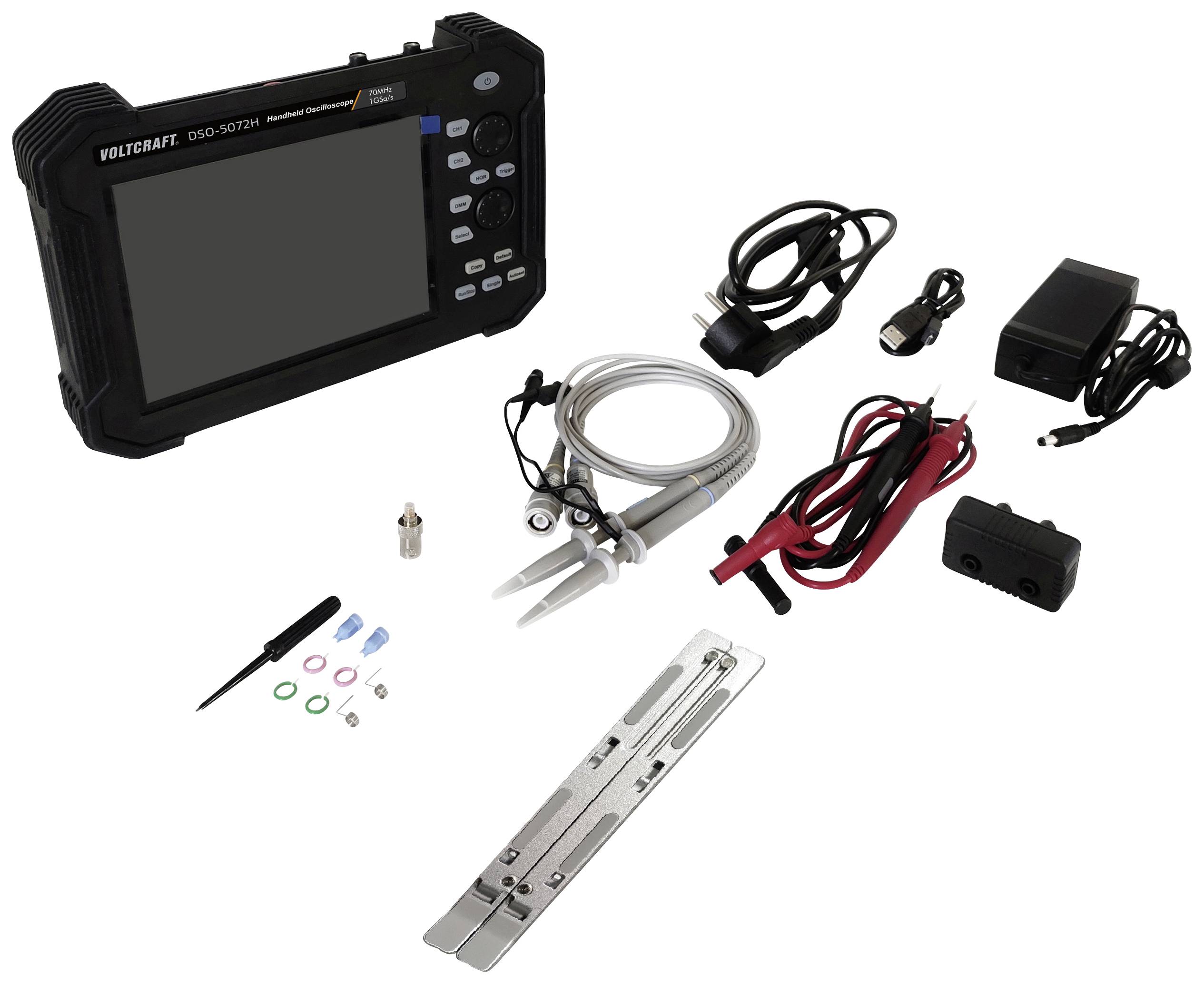

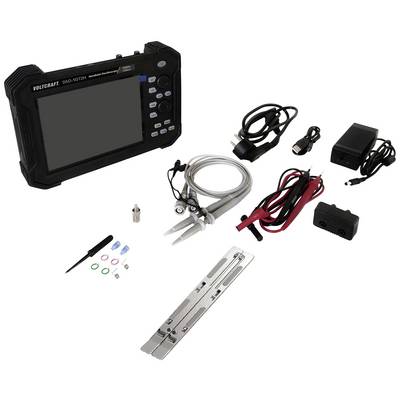

Prenosni osciloskop z opremo, vključno s kabli, sondami, adapterji in polnilcem, razporejen na beli podlagi.

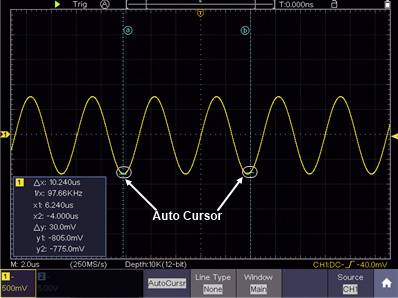

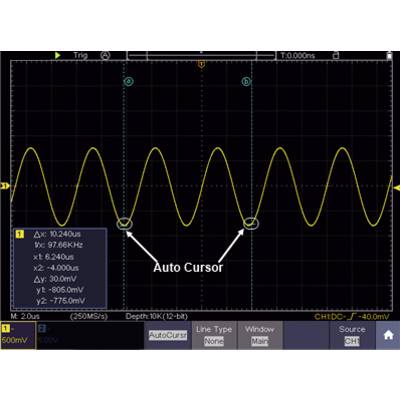

'Osciloskopski prikaz s sinusno valovno obliko. Dva marker-ja prikazujeta periodo, frekvenca je 97,66 kHz. Napetost je 500 mV na enoto.'

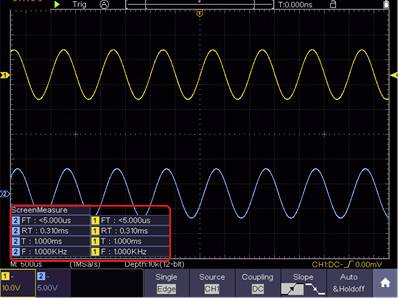

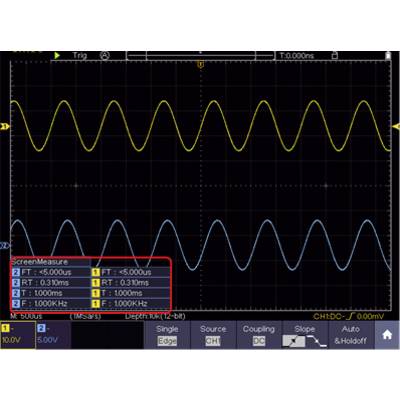

Zaslon osciloskopa prikazuje dve valovni obliki: rumeno zgoraj in modro spodaj. Meritve časa in frekvence so poudarjene spodaj levo.

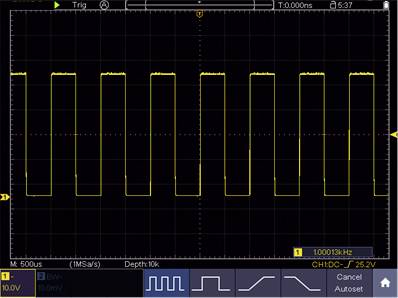

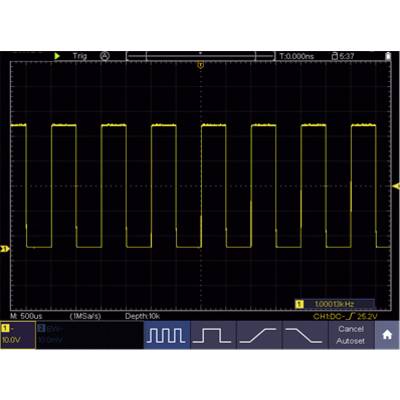

Osciloskop prikazuje pravokotni signal s frekvenco 1 kHz na y-osi in čas na x-osi.

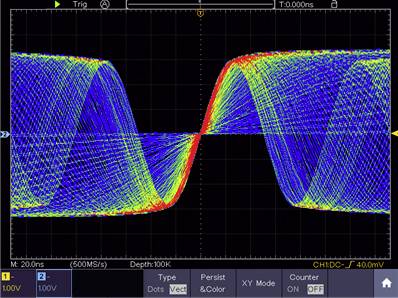

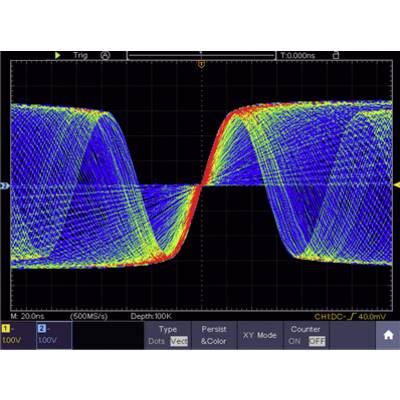

Osciloskopski prikaz Lissajousove figure, prikazan z rdečimi, zelenimi in modrimi linijami, ki se prepletajo na črnem ozadju.

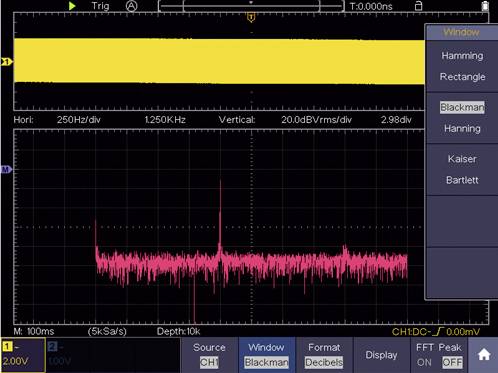

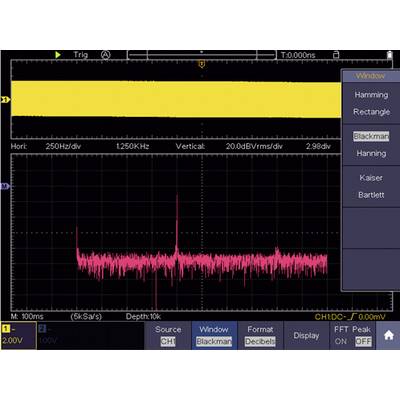

'Zaslon osciloskopa prikazuje signal z FFT-analizo. Rumeni pravokotnik zgoraj, rožnato spektrum spodaj. Okno: izbran Blackmanov filter.'

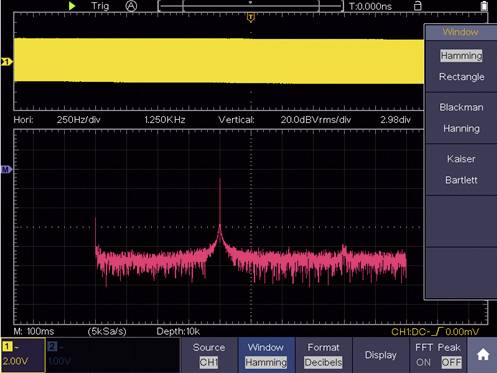

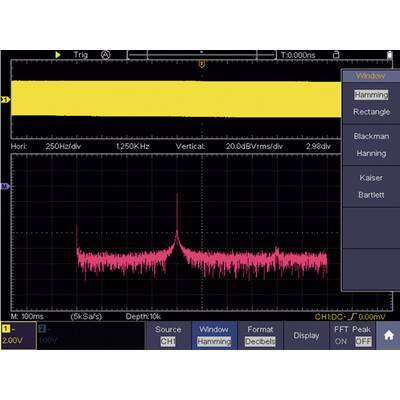

Osciloskopski zaslon z dvema ostrimma frekvenčnima vrhovoma. Spustni meni prikazuje okenske možnosti: Hammingovo, pravokotno, Blackmanovo, Hanningovo, Kajserjevo, Bartlettovo.

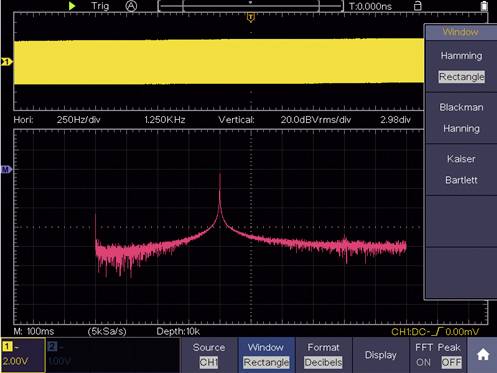

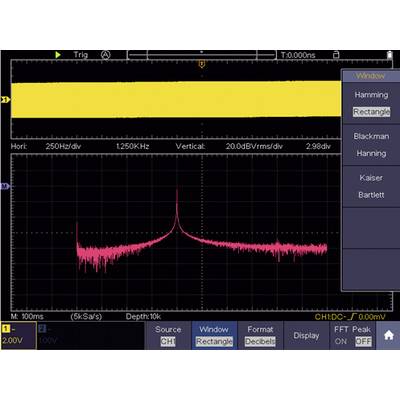

'Osciloskopski prikaz frekvenčnega spektra z označenim pravokotnim oknom. Dva glavna vrha pri pribl. 1,25 kHz.'

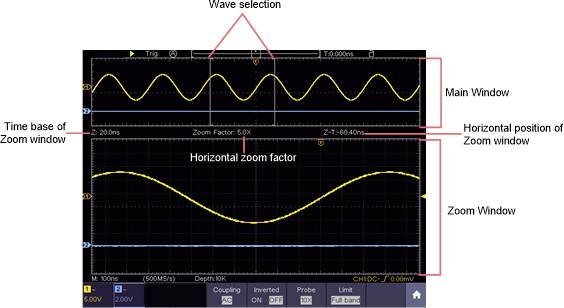

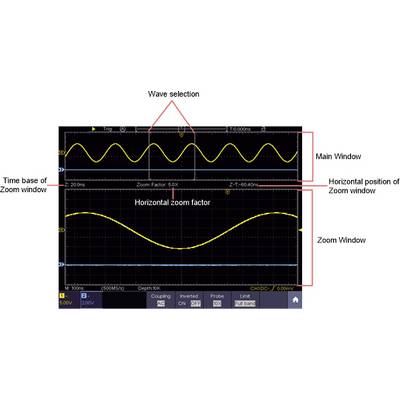

'Osciloskopski prikaz z dvema okni: zgoraj glavno okno z valovno obliko, spodaj okno za povečavo z horizontalnim faktorjem povečave. Oznake poudarjajo okna in funkcije povečave.'

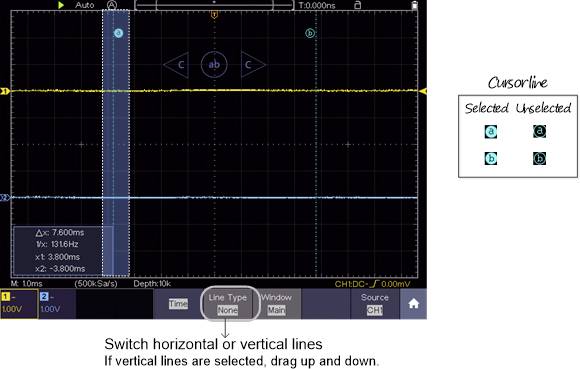

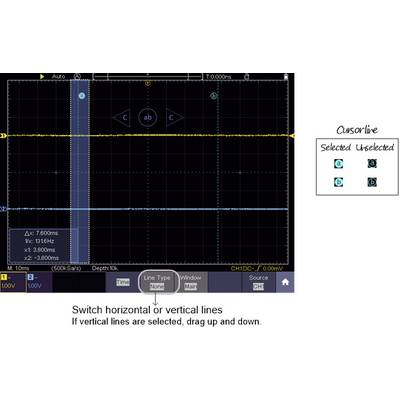

Diagram prikazuje vodoravne in navpične črte na zaslonu osciloskopa. Besedilo razlaga, kako premikati črte.

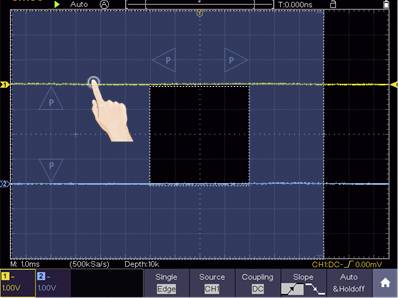

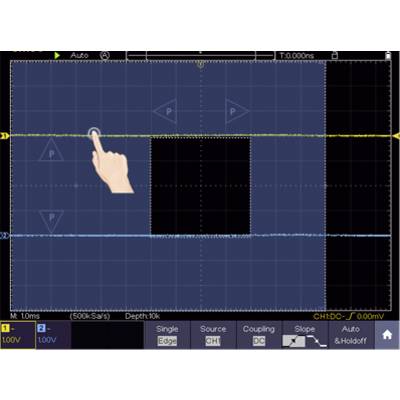

Slika na osciloskopskem zaslonu prikazuje rumeno in modro valovno linijo na mrežnem ozadju. Ikona roke kaže na rumeno linijo.

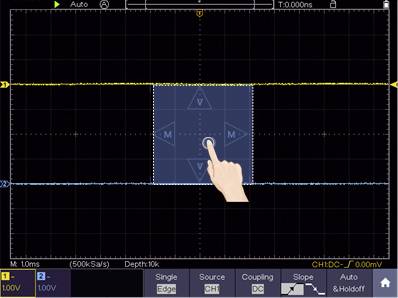

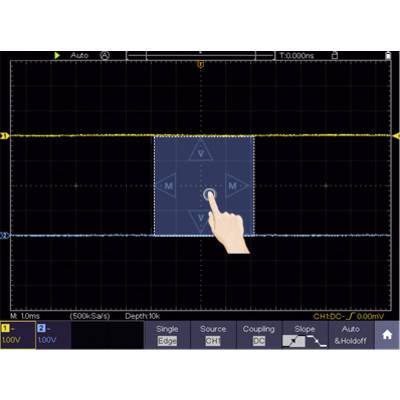

Prikaz valovne oblike prikazuje dve horizontalni liniji. Roka kaže na krmilno polje s simboli M-, V- in ^-.

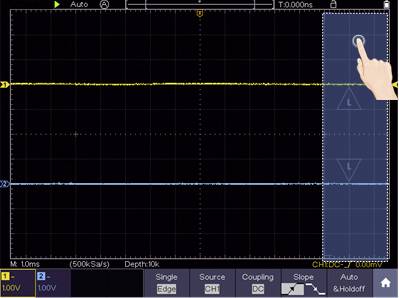

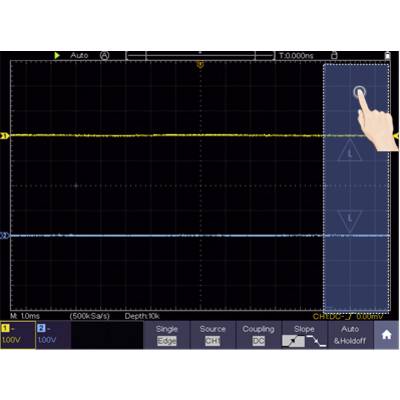

Osciloskop z dvema valovnima oblikama v različnih barvah. Roka se dotika zaslona, da bi prilagodila nastavitve ali meritve.

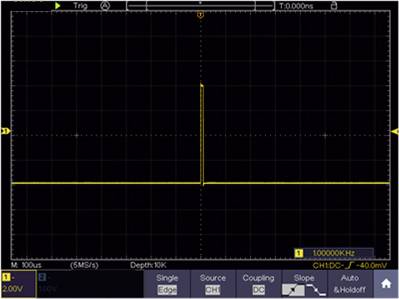

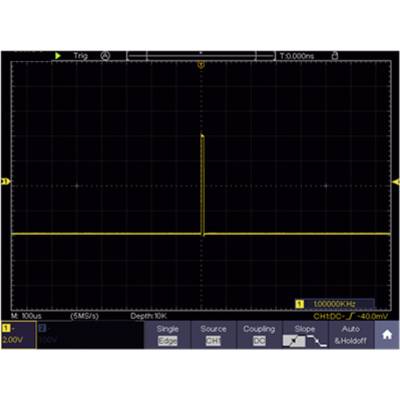

Zaslon osciloskopa prikazuje rumeni pulzni val na črnem ozadju, frekvenca 1 MHz, vertikalna skala: 40 mV.

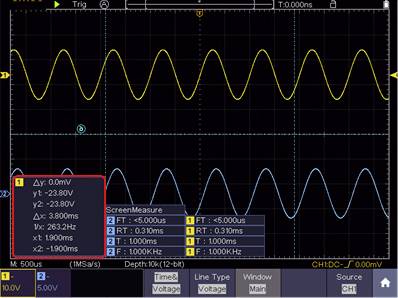

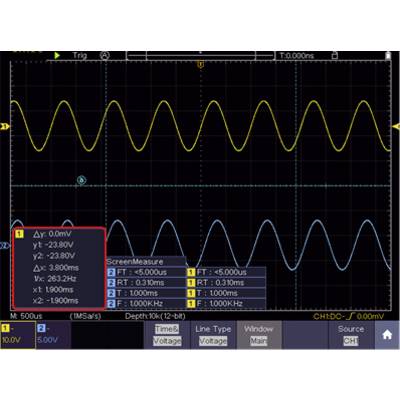

Osciloskop prikazuje dve valovni obliki. Rumena linija: 3,800 ms, -23,80 V; Modra linija: 2,630 ms, -23,80 V. Frekvenca: 1,000 kHz.

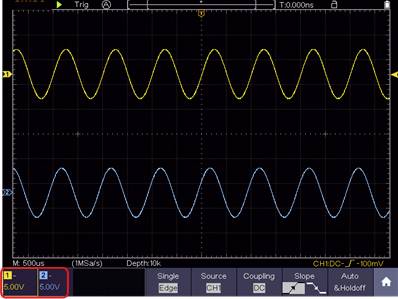

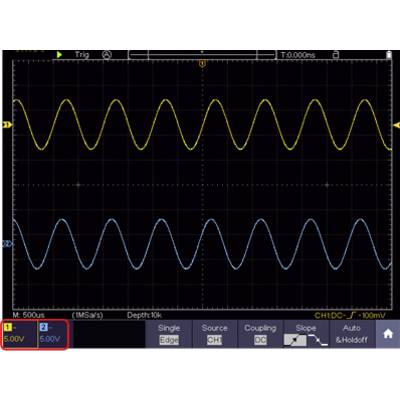

'Osciloskopski prikaz z dvema sinusoidnima valoma: zgoraj rumeno, spodaj modro. Oba valova prikazujeta enako frekvenco pri 5,00V.'

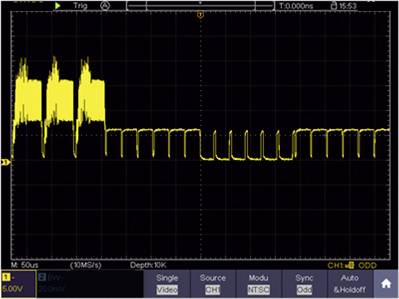

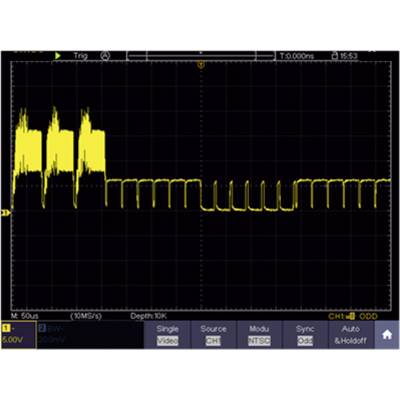

Osciloskopski zaslon prikazuje rumeni valoviti signal z naraščajočimi in padajočimi konicami, ki se pretvori v stabilne valove.

1/30

Ean:

Koda proizvajalca:

Št. izdelka:

Hitra dostava čet.,29.10.

71 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (649,00 € / Kos)

649,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

VOLTCRAFT DSO-5072H ročni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkcije multimetra 1 kos

Pasovna širina 70 MHz, 2 kanala
Frekvenca vzorčenja: 1 GSA/s
Globina pomnilnika 40 Mpts
8-palčni (20,32 cm) LCD-zaslon na dotik Ločljivost: 800 x 600 slikovnih pik
8-bitni vertikalni ločljivost ADC-ja
Podpira dekodiranje SPI / I2C / RS232 / CAN
Hitrost zajemanja valovnih oblik 45000 wfms/s

Dodatne informacije

Tehnične specifikacije

Vrsta izdelka: ročni osciloskop

Pasovna širina: 70 MHz

Stopnja vzorčenje na kanal: 1 GSa/s

Izvedba: 8 Bit

Velikost zaslona: 8" (20.32cm)

Značilnosti osciloskopa: digitalni osciloskop (dso)
slušalka
funkcije multimetra

Število analognih vhodov maks.: 2

: delovni standardi (lastni)

Merilna kategorija: CAT II

Vhodna impedanca: 1 MΩ±2%

Mere: (D x Š x V) 270 x 48 x 191 mm

Teža: 1.7 kg

Maks. število digitalnih vhodov: 0

Širina: 48 mm

Višina: 191 mm

Dolžina: 270 mm

Vmesnik: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Globina pomnilnika/kanal: 40 Mpts

Vrsta: DSO-5072H

Skladnost in certifikati

Certified by EU Garan

Različice(Vse cene so z DDV)

Izvedba

Kalibrirano

Pasovna širina

Število analognih vhodov maks.

Značilnosti osciloskopa

VOLTCRAFT DSO-5072H ročni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkcije multimetra 1 kos

Št. izdelka:2267610

Hitra dostava čet.,29.10.

71 kos - zaloga NemčijaConrad Electronic

Priporočeni izdelki

8 Bit

delovni standardi (lastni)

70 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

649,00 €^*

VOLTCRAFT DSO-5104H ročni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Št. izdelka:2266525

Hitra dostava čet.,29.10.

20 kos - zaloga NemčijaConrad Electronic

14 Bit

delovni standardi (lastni)

100 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1215,00 €^*

VOLTCRAFT DSO-5072H ročni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkcije multimetra 1 kos

Št. izdelka:2468942

Ni na voljo

Conrad Electronic

8 Bit

DAkkS akreditiran laboratorij (dakks)

70 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

VOLTCRAFT DSO-5072H ročni osciloskop Kalibrirano (ISO) 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkcije multimetra 1 kos

Št. izdelka:2468361

Ni na voljo

Conrad Electronic

8 Bit

ISO

70 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

VOLTCRAFT DSO-5104H ročni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Št. izdelka:2468943

Ni na voljo

Conrad Electronic

14 Bit

DAkkS akreditiran laboratorij (dakks)

100 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

VOLTCRAFT DSO-5104H ročni osciloskop Kalibrirano (ISO) 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Št. izdelka:2468362

Ni na voljo

Conrad Electronic

14 Bit

ISO

100 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2267610 VOLTCRAFT DSO-5072H ročni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkci

Izjava o skladnosti

Izjava o skladnosti 2267610 VOLTCRAFT DSO-5072H ročni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkci

Garancijski pogoji

Garancijski pogoji 2267610 VOLTCRAFT DSO-5072H ročni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkci

Prenos datotek

Prenos datotek 2267610 VOLTCRAFT DSO-5072H ročni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkci

Opis

Idealno za mobilno uporabo

Kompaktni digitalni ročni osciloskop Voltcraft je opremljen z vgrajeno baterijo (8000 mAh) in nosilnim trakom, zaradi česar je praktičen in prilagodljiv za uporabo v različnih okoljih. Kot trdna merilna naprava za napetost, težka 1,7 kg, ima 2 kanala s pasovno širino 70 MHz in ponuja globino pomnilnika 40 Mpts. Obsežne funkcije sprožilca in možnost dekodiranja vodila ga naredijo za večnamenskega pri mobilnem zajemanju merilnih podatkov, rezultati meritev pa so prikazani na 8-palčnem (20,32 cm) barvnem LCD-zaslonu na dotik z ločljivostjo 800 x 600 slikovnih pik. Največja frekvenca vzorčenja osciloskopa je do 1 GS/s, različne merilne sonde, ki so nastavljive in vključene v obseg dobave, pa omogočajo prilagodljive in spremenljive meritve. Priložena sta tudi zunanji napajalni modul in USB-kabel, ki omogočata hiter prenos izmerjenih podatkov v računalnik. Prikaz amplitud v realnem času na računalniku je prav tako izvedljiv kot več vrst sprožilcev in vmesnikov.

Besedilo je strojno prevedeno.
