Name: GW Instek GDS-3504 digitalni osciloskop Kalibrirano (ISO) 150 MHz 4 GSa/s 25 kpts 8 Bit digitalni osciloskop (dso) 1 kos
Brand: GW Instek
SKU: 2226386
Availability: BackOrder

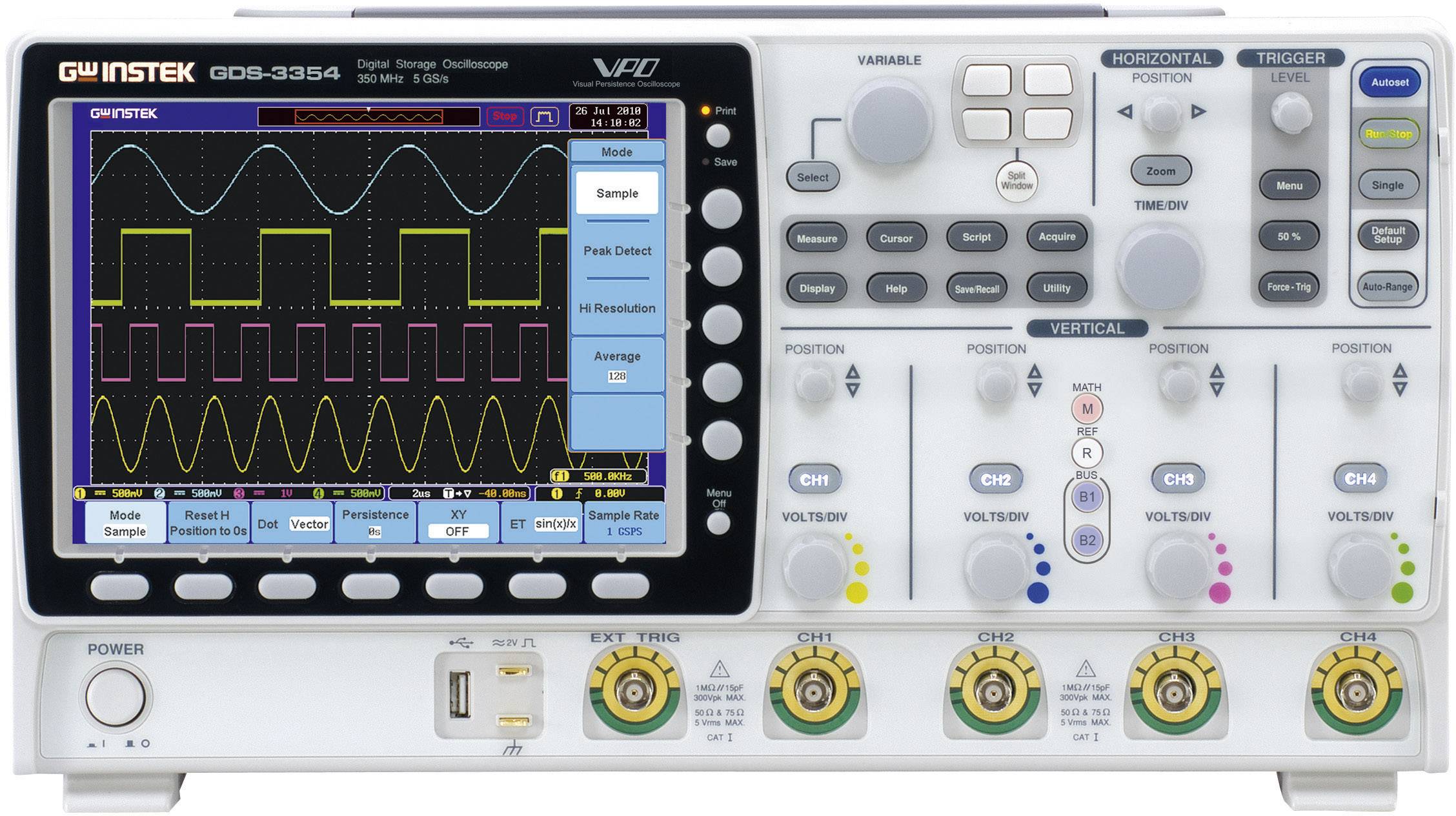

Osciloskop z digitalno prikazovalnim zaslonom, ki prikazuje ponavljajoči se pravokotni signal. Spodaj so vrtljivi gumbi in tipke za nastavitve.

Dodatne informacije

Podatkovni list izdelka (PDF)

Dostava pet.,30.10.

Število

Set (i) - zaloga Nemčija

Skupaj (5555,00 € / Kos)

5555,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

GW Instek GDS-3504 digitalni osciloskop Kalibrirano (ISO) 150 MHz 4 GSa/s 25 kpts 8 Bit digitalni osciloskop (dso)

- kanala
20 cm (8") visokoločljivostni TFT-zaslon
N/A
25k pts pomnilnik/kanal
Ločljivost časa: 10 ps
VPO-tehnologija (VPO = Visual Persistence Oscilloscope)
Funkcija Split Screen
Vhodna impedanca: 50 Ω, 75 Ω ali 1 MΩ
64 MB notranji pomnilnik
Dodatne funkcije za merjenje moči
Vmesnik: USB, RS-232 in LAN

Tehnične specifikacije

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 150 MHz

Stopnja vzorčenje na kanal: 4 GSa/s

Prikaz: barvni TFT

Izvedba: 8 Bit

Velikost zaslona: 20.3 cm

Značilnosti osciloskopa: digitalni osciloskop (dso)

Časovna baza: 1ns - 100s / div

Število analognih vhodov maks.: 4

: ISO

Merilna kategorija: CAT I

Navpični odklon: 2 mV – 5 V/div

Vhodna impedanca: 1 MΩ;50 Ω;75 Ω

Vhodni sklop: AC, DC, GND

Vhodna napetost: 300 V

Oskrba z napetostjo: 115V / AC; 230 V/AC

Mere: (D x Š x V) 130 x 400 x 200 mm

Teža: 4 kg

Zaslon: 800x600 piksel

Zmogljivost umerjanja: 5 izmerjenih vrednosti na območju do 500 MHz, kalibracija brez priloženih sond

Širina: 400 mm

Višina: 200 mm

Dolžina: 130 mm

Vmesnik: USB
USB-host
RS-232
Ethernet

Globina pomnilnika/kanal: 25 kpts

Vrsta: GDS-3504

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2226386 GW Instek GDS-3504 digitalni osciloskop Kalibrirano (ISO) 150 MHz 4 GSa/s 25 kpts 8 Bit digitalni osciloskop (dso) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2226386 GW Instek GDS-3504 digitalni osciloskop Kalibrirano (ISO) 150 MHz 4 GSa/s 25 kpts 8 Bit digitalni osciloskop (dso) 1 kos

Opis

Osciloskopi serije GDS-3000 proizvajalca GW Instek s pasovno širino do 350 MHz in maksimalno hitrostjo odčitavanja v realnem času 5 GSa/s predstavljajo učinkovit merilni inštrument za raziskave in delo v laboratoriju. Funkcija Split Screen in zoom omogočata tako prikaz najpomembnejših oblik valov kot tudi hkratni prikaz ustreznih povečav.
Osciloskopi imajo serijsko vgrajene visokohitrostne USB-priključke na prednji in zadnji strani, saj tako omogočajo enostavnejši dostop do shranjenih podatkov.
Vgrajeni video izhod SVGA omogoča prenos prikazanih slik na monitor ali zunanji projektor.

Izvedba

Funkcija hkratnega prikaza več slik (Split Screen) in zoom
USB-priključek za pomnilniške USB-medije
Dekodiranje in sprožitev SPI, I²C in UART
- kanala
20 cm (8") visokoločljivostni TFT-zaslon
25k pts pomnilnik/kanal
Ločljivost časa: 10 ps
VPO-tehnologija (VPO = Visual Persistence Oscilloscope)
Nastavljiva vhodna impedanca: 50 Ω, 75 Ω ali 1 MΩ
64 MB notranji pomnilnik.

Obseg dostave

1 sonda na kanal
Napajalni kabel
Navodila.

Namigi

Prosimo, da pri obsegu kalibracije upoštevate vzorčni kalibracijski certifikat, ki ga najdete na spletni strani pod opisom izdelka. Ta člen je izključen iz pravice do odstopa.

Opis

Izvedba

Funkcija hkratnega prikaza več slik (Split Screen) in zoom
USB-priključek za pomnilniške USB-medije
Dekodiranje in sprožitev SPI, I²C in UART
- kanala
20 cm (8") visokoločljivostni TFT-zaslon
25k pts pomnilnik/kanal
Ločljivost časa: 10 ps
VPO-tehnologija (VPO = Visual Persistence Oscilloscope)
Nastavljiva vhodna impedanca: 50 Ω, 75 Ω ali 1 MΩ
64 MB notranji pomnilnik.

Obseg dostave

1 sonda na kanal
Napajalni kabel
Navodila.

Namigi

Prosimo, da pri obsegu kalibracije upoštevate vzorčni kalibracijski certifikat, ki ga najdete na spletni strani pod opisom izdelka. Ta člen je izključen iz pravice do odstopa.
