Uni-T UPO1104 digitalni osciloskop 100 2 kSa/s 56 Mpts 8 Bit funkcije multimetra 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (595,00 € / Kos)
595,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Uni-T UPO1104 digitalni osciloskop 100 2 kSa/s 56 Mpts 8 Bit funkcije multimetra 1 kos
- 100
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Tehnologija Ultra Phosphor 2.0
- integriran 4-bitni DVM (digitalni voltmeter)
- 7-mestni strojni frekvenčni števec
- Dekodiranje serijskega vodila (RS232/UART, I²C, SPI) kot standard
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
100
- Stopnja vzorčenje na kanal
2 kSa/s
- Prikaz
7-palčni (17,8 cm) barvni TFT LCD, WVGA
- Izvedba
8 Bit
- Velikost zaslona
7 palec
- Značilnosti osciloskopa
funkcije multimetra
- Časovna baza
1 ns/div do 1000 s/div
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT I
CAT II 300 V
- Navpični odklon
500 µV/div do 20 V/div
- Vhodna impedanca
1 MΩ
- Vhodni sklop
DC, AC, GND
- Vhodna napetost
400 V/AC
- Oskrba z napetostjo
100 - 240 V/AC
- Mere
(D x Š x V) 110 x 336 x 170 mm
- Teža
2.45 kg
- Maks. število digitalnih vhodov
0
- Zaslon
800 x 480 piksel
- Zmogljivost umerjanja
Tovarniški standard (kalibracija ISO/DKD neobvezna prek ponudnika storitev merilnega laboratorija)
- Širina
336 mm
- Višina
170 mm
- Dolžina
110 mm

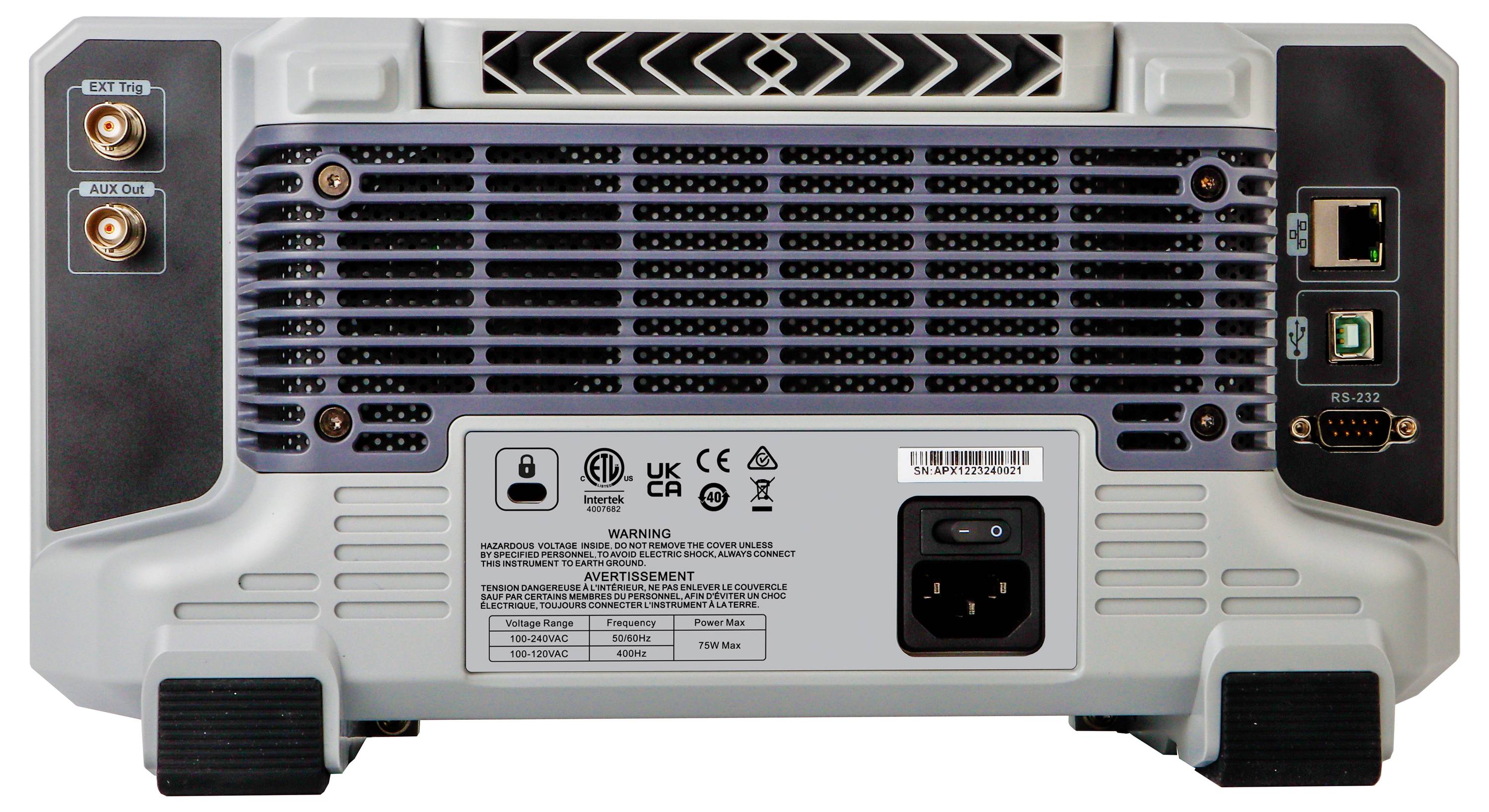

- Vmesnik
USB-host
USB naprava
LAN
- Globina pomnilnika/kanal
56 Mpts
- Vrsta
UPO1104
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3812388 Uni-T UPO1104 digitalni osciloskop 100 2 kSa/s 56 Mpts 8 Bit funkcije multimetra 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3812388 Uni-T UPO1104 digitalni osciloskop 100 2 kSa/s 56 Mpts 8 Bit funkcije multimetra 1 kos
Opis

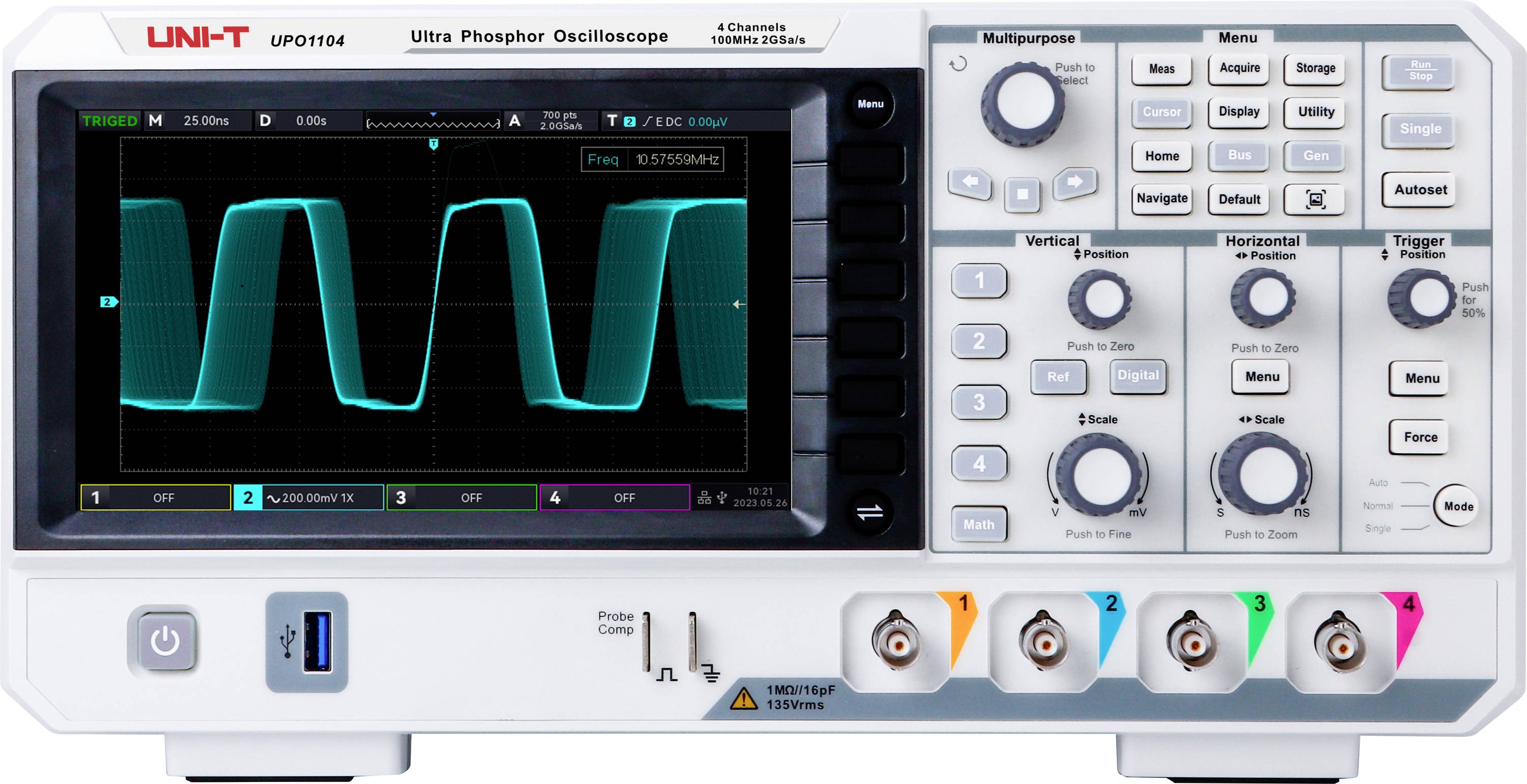

Digitalni osciloskop UPO1104 uporablja tehnologijo Ultra Phosphor 2.0. Ponuja pasovno širino 100 MHz, frekvenco vzorčenja v realnem času do 2 GSA/s in je opremljen s 4 kanali. Poleg tega podpira neodvisen DVM modul, ima obsežne funkcije sprožilca in dekodiranja vodila ter popolno strojno dekodiranje v realnem času na osnovi pomnilnika. Osciloskop je primeren za načrtovanje vgrajenih sistemov, merilno tehnologijo, potrošniško elektroniko, avtomobilsko elektroniko, vzdrževanje na terenu in izobraževanje, pa tudi za številne druge aplikacije.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Pasovna širina 100 MHz
- Kanali: 4 analogni
- Frekvenca vzorčenja v realnem času: 2 Gsa/S
- Čas vzpona: manj kot 3,5 ns
- Globina pomnilnika: 56 Mpts
- Hitrost zajemanja valovnih oblik: 500.000 Wfms/s
- Vhodna impedanca: (1 MOhm ± 2 %) || (16 pF ± 2 pF)
- Zaslon: 7-palčni TFT-LCD
Obseg dostave
- UPO1104 (100 MHz, 4 kanali) x 1
- Napajalni kabel x 1
- USB kabel x 1
- Pasivne sonde UT-P04 (100 MHz) x4
Namigi
Drugi modeli
- UPO1054: pasovna širina 50 MHz, 4 analogni kanali, frekvenca vzorčenja 2 Gsa/s, globina pomnilnika do 56 Mpts, hitrost zajemanja valovnih oblik 500.000 wfms/s.

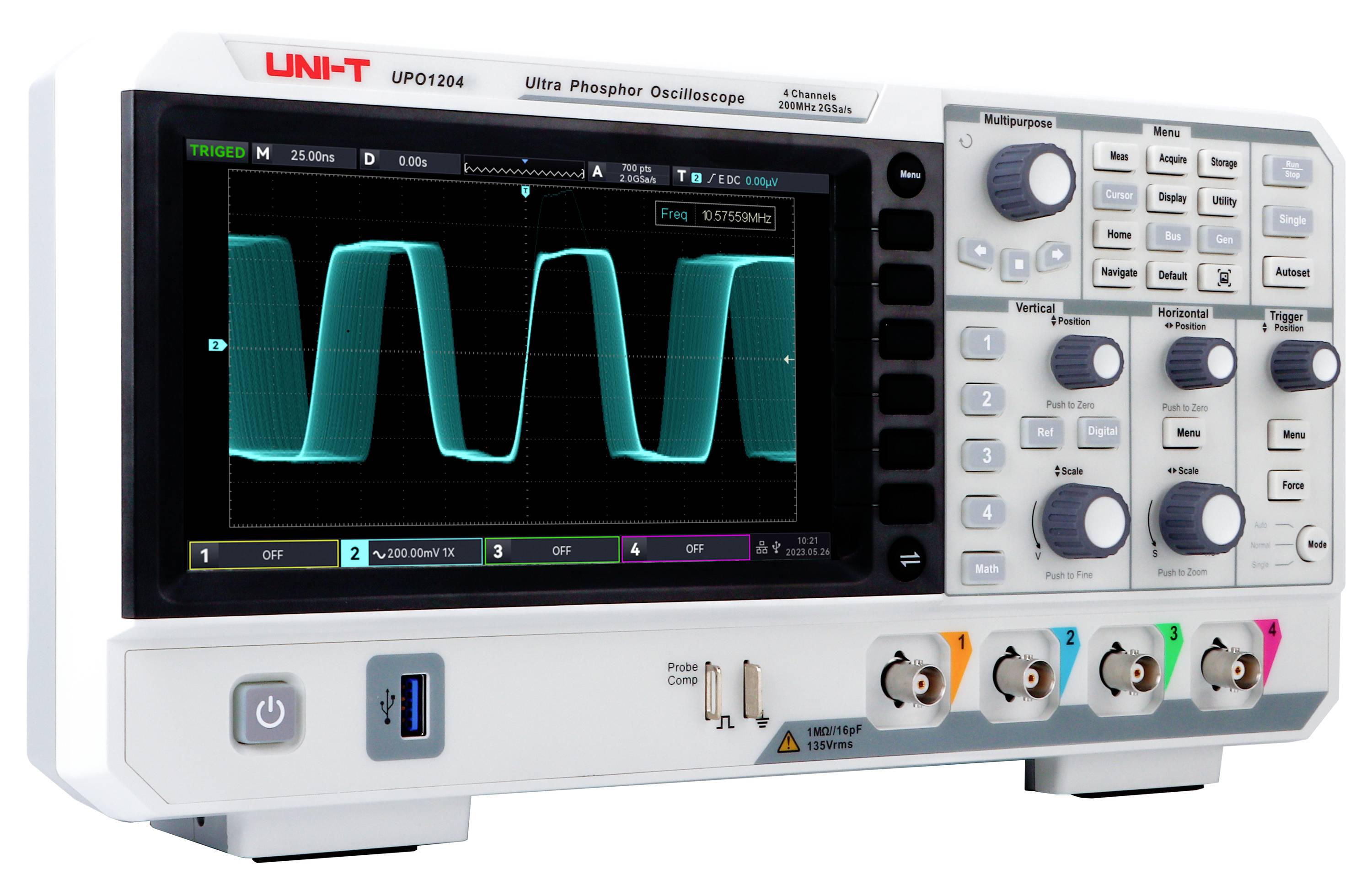

- UPO1204: pasovna širina 200 MHz, 4 analogni kanali, frekvenca vzorčenja 2 Gsa/s, globina pomnilnika do 56 Mpts, hitrost zajemanja valovnih oblik 500.000 wfms/s.
